Bagaimana Kabel Non-Selubung Inti Tunggal Standar UE Digunakan dalam Sistem Kelistrikan Modern?

Pengkabelan listrik di dalam lemari kendali, papan distribusi, mesin, dan sistem bangunan sering kali memerlukan kabel yang dapat disalurkan secara efisien melalui ruang terbatas dengan tetap menjaga isolasi dan konduktivitas listrik tetap stabil. Tidak seperti kabel dengan selubung luar tambahan, kabel inti tunggal tanpa selubung dirancang dengan konstruksi yang lebih kompak, sehingga cocok untuk banyak aplikasi perkabelan tetap dan sambungan internal.

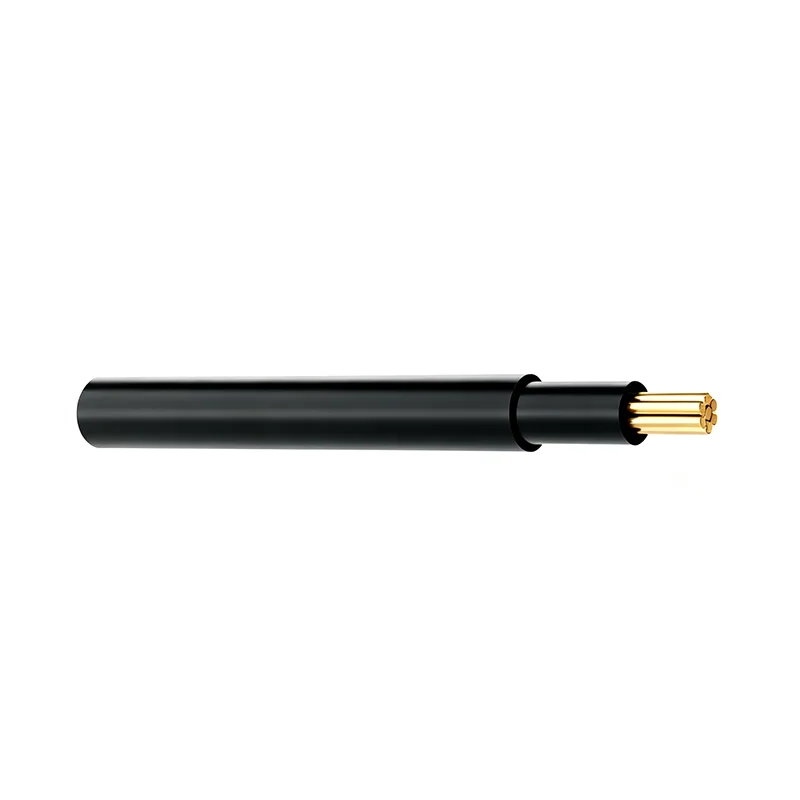

ItuKabel Non-Selubung Inti Tunggal Standar UEdisediakan olehLINSHENGdirancang untuk aplikasi listrik tegangan rendah standar Eropa. Rangkaian produk ini menggunakan konduktor tembaga bebas oksigen, mendukung konfigurasi konduktor padat dan terdampar, dan tersedia dengan PVC atau bahan insulasi khusus. Spesifikasi produk saat ini mencakup rentang tegangan pengenal 450/750V dan penampang konduktor dari 1,5 mm² hingga 25 mm².

Mengapa Kabel Inti Tunggal Berguna untuk Pengkabelan Internal?

Perutean yang Efisien di Ruang Terbatas

Lemari listrik dan peralatan otomasi berisi banyak komponen, terminal, sakelar, relai, dan perangkat kontrol. Pengkabelan harus sering melewati saluran sempit dan mengikuti rute tertentu antar komponen.

Konstruksi inti tunggal membuat kabel individual lebih mudah dirutekan dan diatur. Pemasang dapat mengatur konduktor yang berbeda sesuai dengan tata letak kabinet daripada menangani kabel multi-inti yang lebih besar yang memerlukan koneksi individual.

Sambungan Listrik Lebih Jelas

Konduktor individual dapat diidentifikasi dan dirutekan secara terpisah, yang dapat menyederhanakan pekerjaan sambungan di dalam papan distribusi dan lemari kontrol. Pelabelan yang tepat dan perutean yang terorganisir juga dapat membuat pemeriksaan dan pemeliharaan di masa mendatang menjadi lebih efisien.

Konfigurasi Fleksibel

Sirkuit yang berbeda mungkin memerlukan ukuran konduktor yang berbeda. Rangkaian kabel inti tunggal yang mencakup beberapa penampang memungkinkan perancang sistem memilih ukuran konduktor sesuai dengan kebutuhan saat ini, kondisi pemasangan, dan peraturan kelistrikan yang berlaku.

Dimana Kabel Ini Biasa Diterapkan?

Lemari Kontrol Listrik

Kabinet kontrol berisi sejumlah besar sambungan listrik internal. Sirkuit daya, sirkuit kontrol, antarmuka sinyal, dan koneksi komponen mungkin memerlukan ukuran konduktor dan jalur perutean yang berbeda.

ItuKabel Non-Selubung Inti Tunggal Standar UEdapat digunakan untuk pengkabelan kabinet internal jika metode pemasangan yang berlaku mengizinkan jenis kabel ini. Karakteristik peruteannya yang fleksibel dapat membantu pemasang membuat jalur pengkabelan yang terorganisir dalam ruang kabinet yang terbatas.

Papan Distribusi

Papan distribusi memerlukan koneksi yang andal antara daya masuk, perangkat proteksi sirkuit, blok terminal, dan sirkuit keluar. Konduktor inti tunggal dapat digunakan untuk sambungan internal jika jenis kabel dan metode pemasangan yang dipilih memenuhi persyaratan sistem kelistrikan.

Peralatan Otomasi Industri

Mesin industri biasanya berisi motor, sensor, komponen kontrol, relay, sistem PLC, kontaktor, dan perangkat listrik lainnya. Pengaturan perkabelan harus mengakomodasi tata letak fisik komponen-komponen ini dengan tetap menjaga sambungan listrik yang andal.

Kabel LINESHENG dapat diaplikasikan pada sambungan listrik internal pada peralatan otomasi dan mesin produksi dimana spesifikasi kabel sesuai dengan kondisi pengoperasian.

Membangun Sistem Kelistrikan

Kabel inti tunggal standar Eropa juga digunakan dalam instalasi listrik perumahan dan komersial yang sesuai, termasuk sirkuit penerangan, sambungan distribusi, dan kabel internal tetap.

Penerapan sebenarnya harus selalu ditentukan oleh peraturan instalasi nasional yang berlaku, jenis kabel, ukuran konduktor, peringkat tegangan, lingkungan pemasangan, dan metode perlindungan yang diperlukan.

Parameter Listrik Apa yang Harus Diperiksa Pembeli?

Spesifikasi di atas harus diperlakukan sebagai parameter spesifik produk. Untuk pemasangan tertentu, pembeli harus mengonfirmasi jenis kabel yang berlaku, konstruksi konduktor, bahan insulasi, peringkat suhu, dan persyaratan peraturan sebelum memesan.

Bagaimana Ukuran Konduktor Mempengaruhi Pemilihan Kabel?

1,5 mm² untuk Sirkuit Kecil

Opsi 1,5 mm² memiliki resistansi konduktor maksimum 12,1 Ω/km dan dapat dipertimbangkan untuk aplikasi perkabelan arus rendah yang sesuai jika persyaratan pemasangan mengizinkan ukuran konduktor ini.

2,5 mm² untuk Sambungan Listrik Umum

Versi 2,5 mm² memiliki resistansi konduktor maksimum 7,41 Ω/km dan umumnya dipertimbangkan untuk kebutuhan sambungan listrik yang lebih luas. Arus aktual yang diijinkan bergantung pada metode pemasangan, suhu lingkungan, pengelompokan, isolasi, dan standar yang berlaku.

4 mm² hingga 10 mm² untuk Persyaratan Arus Lebih Tinggi

Opsi 4 mm², 6 mm², dan 10 mm² memberikan penampang konduktor yang semakin besar untuk aplikasi yang memerlukan kemampuan menghantarkan arus lebih besar. Pembeli harus menghitung ukuran konduktor yang diperlukan berdasarkan beban aktual dan kondisi pemasangan, bukan hanya memilih berdasarkan daya nominal peralatan.

16 mm² dan 25 mm² untuk Koneksi Lebih Besar

Opsi 16 mm² dan 25 mm² tersedia untuk sistem kelistrikan yang memerlukan konduktor lebih besar. Untuk aplikasi ini, penurunan tegangan, metode pemasangan, suhu sekitar, pengelompokan konduktor, dan kondisi hubung singkat harus dipertimbangkan selama pemilihan kabel.

Apa Perbedaan Antara Konduktor Padat dan Terdampar?

Konduktor Padat

Konduktor padat terdiri dari satu elemen konduktif. Ini dapat memberikan struktur yang relatif stabil untuk perkabelan tetap dan biasanya dipertimbangkan jika kabel tidak memerlukan pergerakan yang sering.

Kesesuaian konduktor padat bergantung pada lingkungan pemasangan, persyaratan pembengkokan, desain terminal, dan standar kabel yang berlaku.

Konduktor Terdampar

Konduktor terdampar terdiri dari beberapa kabel kecil yang digabungkan menjadi satu konduktor. Konstruksi ini umumnya memberikan fleksibilitas yang lebih besar dibandingkan konduktor padat dengan luas penampang yang sama.

Konfigurasi terdampar dapat berguna ketika perkabelan harus mengikuti rute melengkung atau ketika ruang pemasangan menjadikan fleksibilitas menjadi penting.

Apa yang Harus Dipertimbangkan Saat Memasang Kabel Tidak Berselubung?

Perlindungan Dari Kerusakan Mekanis

Kabel tidak berselubung tidak memiliki perlindungan mekanis tambahan seperti yang diberikan oleh konstruksi berselubung. Oleh karena itu, kabel ini harus dipasang hanya pada aplikasi dan lokasi di mana jenis kabel yang dipilih diizinkan dan perlindungan yang memadai diberikan bila diperlukan.

Perutean yang Benar

Perutean kabel harus menghindari tepi yang tajam, pembengkokan yang berlebihan, komponen yang bergerak, sumber panas yang berlebihan, dan kondisi lain yang dapat merusak insulasi. Di dalam lemari listrik, konduktor harus diatur sedemikian rupa sehingga mencegah tekanan mekanis yang tidak perlu.

Penghentian yang Sesuai

Terminal, konektor, ferrule, dan komponen sambungan lainnya harus kompatibel dengan jenis dan penampang konduktor. Pengakhiran yang buruk dapat meningkatkan resistensi kontak dan menciptakan pemanasan lokal.

Pertimbangkan Pengelompokan Kabel

Ketika beberapa konduktor berbeban dipasang bersama, pembuangan panas dapat dikurangi dan arus yang diijinkan mungkin perlu disesuaikan. Oleh karena itu, kondisi pemasangan dan peraturan yang berlaku harus dipertimbangkan ketika menentukan daya dukung arus.

Bagaimana Suhu Mempengaruhi Pemilihan Kabel?

Suhu Sekitar

Suhu sekitar mempengaruhi kinerja termal kabel listrik. Kabel yang dipasang di dalam kabinet kontrol panas dapat beroperasi dalam kondisi berbeda dari kabel yang sama yang dipasang di lingkungan yang lebih dingin.

Kisaran suhu pengoperasian kabel yang ditentukan harus dibandingkan dengan kondisi pemasangan sebenarnya.

Suhu Pengoperasian Konduktor

Spesifikasi produk saat ini menyediakan kisaran suhu pengoperasian -30°C hingga +90°C. Kenaikan suhu arus dan aktual yang diijinkan masih bergantung pada metode pemasangan dan kebutuhan kelistrikan yang relevan.

Kondisi Suhu Jangka Pendek

Spesifikasi produk menunjukkan kemampuan suhu jangka pendek hingga +250°C. Parameter ini tidak boleh diartikan sebagai suhu pengoperasian berkelanjutan dan harus dievaluasi sesuai dengan standar kabel yang berlaku dan kondisi pengoperasian spesifik.

Mengapa Standar Eropa Penting untuk Pengadaan Kabel?

Persyaratan Produk Standar

Standar kabel Eropa menetapkan persyaratan terkait konstruksi konduktor, karakteristik kelistrikan, isolasi, dimensi, dan pengujian. Menggunakan kabel yang dirancang berdasarkan standar yang berlaku dapat menyederhanakan pemilihan produk untuk proyek yang melayani pasar Eropa.

Dokumentasi Proyek

Proyek industri dan produsen peralatan listrik mungkin memerlukan dokumentasi teknis untuk menunjukkan bahwa komponen yang dipilih sesuai dengan standar dan persyaratan pasar yang ditentukan.

LINESHENG mengidentifikasi EN 60228 dan HD 21.13 sebagai standar yang berlaku untuk rangkaian kabel inti tunggal standar UE, sementara kepatuhan CE, RoHS, dan REACH dapat diberikan sesuai dengan kebutuhan pelanggan dan pasar.

Persyaratan Khusus Pasar Masih Berlaku

Kabel berstandar UE tidak serta merta dianggap cocok untuk setiap pemasangan di setiap negara Eropa. Peraturan perkabelan nasional, metode pemasangan, persyaratan kebakaran, kondisi lingkungan, dan spesifikasi proyek juga harus ditinjau sebelum pengadaan.

Bagaimana Seharusnya Pembeli Membandingkan Pemasok Kabel yang Berbeda?

Uji Kualitas Apa yang Penting untuk Kabel Inti Tunggal?

Pengujian Resistansi Konduktor

Pengujian resistansi konduktor membantu memverifikasi apakah konduktor memenuhi karakteristik listrik yang ditentukan. Resistensi yang konsisten penting untuk transmisi arus yang stabil dan kinerja penurunan tegangan yang dapat diprediksi.

Pengujian Tarik dan Pemanjangan

Pengujian mekanis dapat digunakan untuk mengevaluasi karakteristik konduktor dan insulasi. Pengukuran kekuatan tarik dan perpanjangan memberikan informasi tentang bagaimana material merespons tekanan mekanis.

Inspeksi Isolasi

Insulasi harus diperiksa apakah ada cacat yang dapat mempengaruhi keselamatan listrik. Pemeriksaan dapat meliputi pemeriksaan dimensi, pemeriksaan penampilan, dan pengujian kelistrikan sesuai standar produk yang berlaku.

Inspeksi Penampilan

Inspeksi visual membantu mengidentifikasi cacat permukaan, ketidakkonsistenan dimensi, masalah pencetakan, atau kelainan produksi lainnya sebelum kabel dikemas dan dikirim.

Bagaimana LINESHENG Dapat Mendukung Produsen Peralatan Listrik?

Berbagai Ukuran Konduktor

LINSHENGmenyediakan berbagai penampang konduktor dari 1,5 mm² hingga 25 mm², memungkinkan produsen peralatan, kontraktor listrik, dan distributor untuk memilih ukuran berbeda sesuai dengan kebutuhan proyek.

Pasokan Berorientasi OEM

Produsen peralatan listrik mungkin memerlukan konstruksi konduktor tertentu, bahan isolasi, warna, kemasan, pelabelan, dan dokumentasi teknis. Konfigurasi kabel yang disesuaikan dapat dievaluasi sesuai dengan kebutuhan proyek.

Aplikasi di Berbagai Industri

ItuKabel Non-Selubung Inti Tunggal Standar UEdapat dipertimbangkan untuk lemari kendali, papan distribusi, peralatan otomasi industri, perkabelan mesin, dan instalasi listrik perumahan atau komersial yang sesuai.
